SOB-V800系列变频器，采用 ARM+DSP的双CPU系统控制方案，矢量控制全新的硬件控制平台。电流矢量控制：先进的磁场定向矢量控制算法完成电机的完全解藕控制，实现了 真正的电流矢量控制，提供高性能的有PG矢量控制（VC）、无PG矢量控制（SVC）和转矩控制（TC）模块化设计理念：SOB-V800系列变频器根据不同的行业特征，提供开放式的二次开发平台，并设计专用扩展功能卡，优化行业解决方案，用户仅需配置扩展功能卡，便能获得行业专用变频器的功能，真正做到低成本实现用户量身定制的系统。广泛应用于塑料、纺织、印染、化纤、造纸、拉丝、水泥制造、矿山、石油化工、建筑、制药、铜材、印刷、机床等机械设备。

功能特点

◆SOB系列变频器采用专用的DSP控制系统，响应速度快，控制精度高

◆输出频率范围：0.00～600.00Hz

◆速度控制方式：无PG矢量控制（SVC）、V/F控制

◆指令通道方式：操作面板、端子控制、远程通讯控制

◆频率给定方式：数字键盘给定、模拟量给定（电流、电压信号）、远程通讯给定、多段速给定、PID闭环给定等

◆起动转矩大：0.5Hz/150%(SVC)

◆载波频率范围：1.0K～15.0KHz

◆速度控制精度：±0.5%最高速度(SVC)

◆自动电压调整（AVR）：当电网电压变化时，能自动保持输出电压恒定

◆自动限流：能限制电机电流的最大值，从而可靠地保护变频器和电机

◆摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求

◆所有的输入、输出端子皆为可编程的，方便用户的使用

◆内置RS485通讯接口,采用国际标准MODBUS总线控制协议，方便实现与PLC等工业设备间的联机组态控制

◆独立风道设计，散热效果显著

◆为用户提供多达20多种的故障保护功能，可实现从变频器到电机、到外围设备的全方位保护

◆宽电压设计，变频器可安全运行

主要技术指标

1、输入输出特性

输入电压范围：380/220V±15%

输入频率范围：47～63Hz

输出电压范围：0～额定输入电压

输出频率范围：0～600Hz

2、外围接口特性

可编程模拟量输入： AI1：0～10V输入，AI2：0～10V 或0～20mA 输入

可编程开路集电极输出 ：整机标配 1 路输出

继电器输出：2 路输出

可编程数字输入：7路输入

模拟量输出：2 路输出，0～10V或0～20mA

3、技术性能特性

三种控制方式：无PG 矢量控制、有PG 矢量控制、V/F 控制

过载能力：150%额定电流60s；180%额定电流10s

起动转矩：无PG 矢量控制：0.5Hz/150% (SVC)、有PG 矢量控制：0Hz/180% (VC)

调速比 ：无PG 矢量控制：1：100，有PG 矢量控制：1：1000

速度控制精度：无PG 矢量控制：±0.5%最高速度；有PG 矢量控制：±0.1%最高速度

载波频率：1.0K～15.0KHz，可根据负载和温度特性自动调整

功率范围

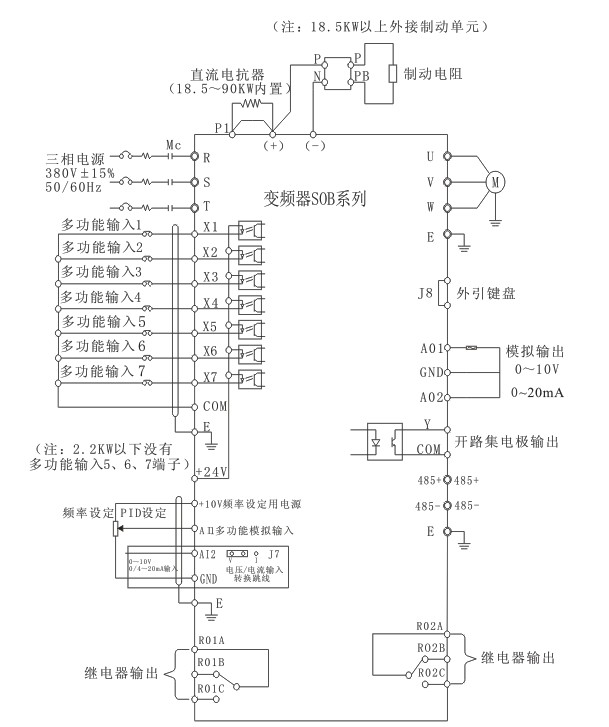

标准接线图
