【厂内行政通信】光纤组网方案

项目背景

本项目为区域内集中供热热源点，为满足本工程厂内行政通信的需要，设计安装1套400线行政交换机，及1000回配套音频配线架设备，及全厂行政通信网络。

项目需求

行政交换机放置在集控楼信息机房内，以满足厂内行政通信的需要，行政交换机预留老厂行政交换机的接口，采用2M中继方式与老厂行政交换机联网，新厂区和老厂区距离较远，目前有对接的光缆。厂区包括输煤区、污水处理区域、除尘区域、继电器楼、主厂房、行政办公楼、集控楼等。

功能需求：交换机分组、截接服务、限制呼叫、灵活编号、自动路由选择、自动话务分配、多种信号音源、广播找人、区别振铃、服务分级、缩位拨号、夜间服务、录音通知、优先用户、可变衰耗、分机之间呼叫信息输出、分机之间呼叫计费。

方案拓扑图

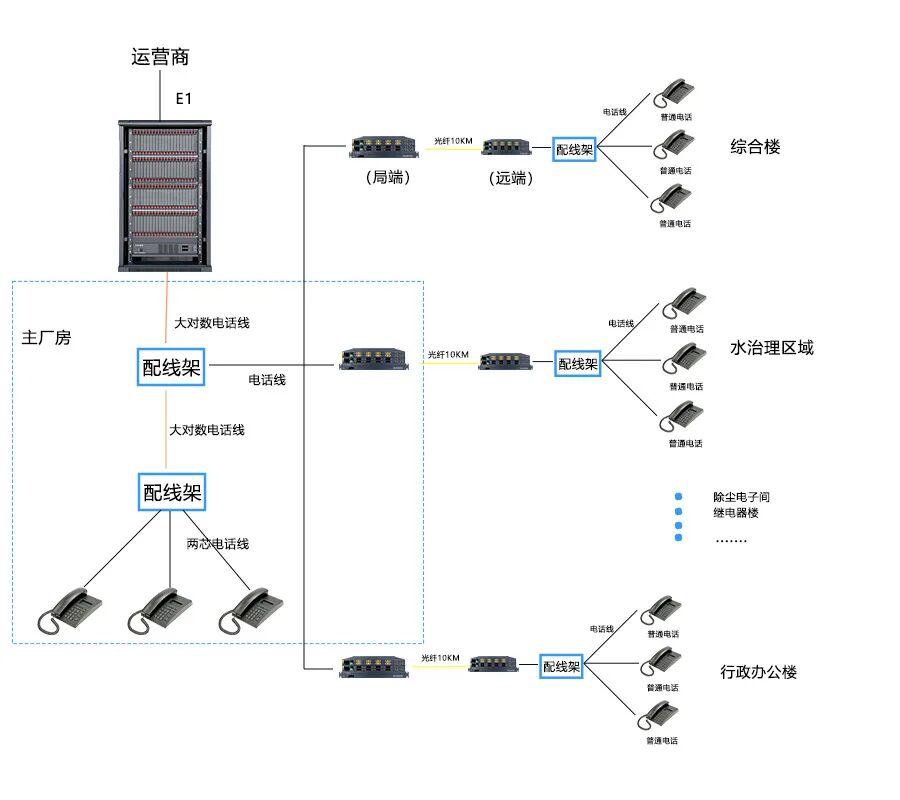

组网说明：

通过E1中继线接入运营商公网，实现厂内电话与外部公网的互通；大对数电话线接入主厂房配线架，一方面直接分出两芯电话线，接入主厂房内的普通电话终端；

另一方面，通过局端光纤传输设备，将电信号转换为光信号，利用 10KM 光纤链路，将电话信号延伸至综合楼、水治理区域、行政办公楼等远距离建筑。各分布建筑内通过远端光纤传输设备将光信号还原为电信号，接入本地配线架，再由配线架分出两芯电话线，直接接入楼内的普通电话终端，实现每个区域的电话接入。

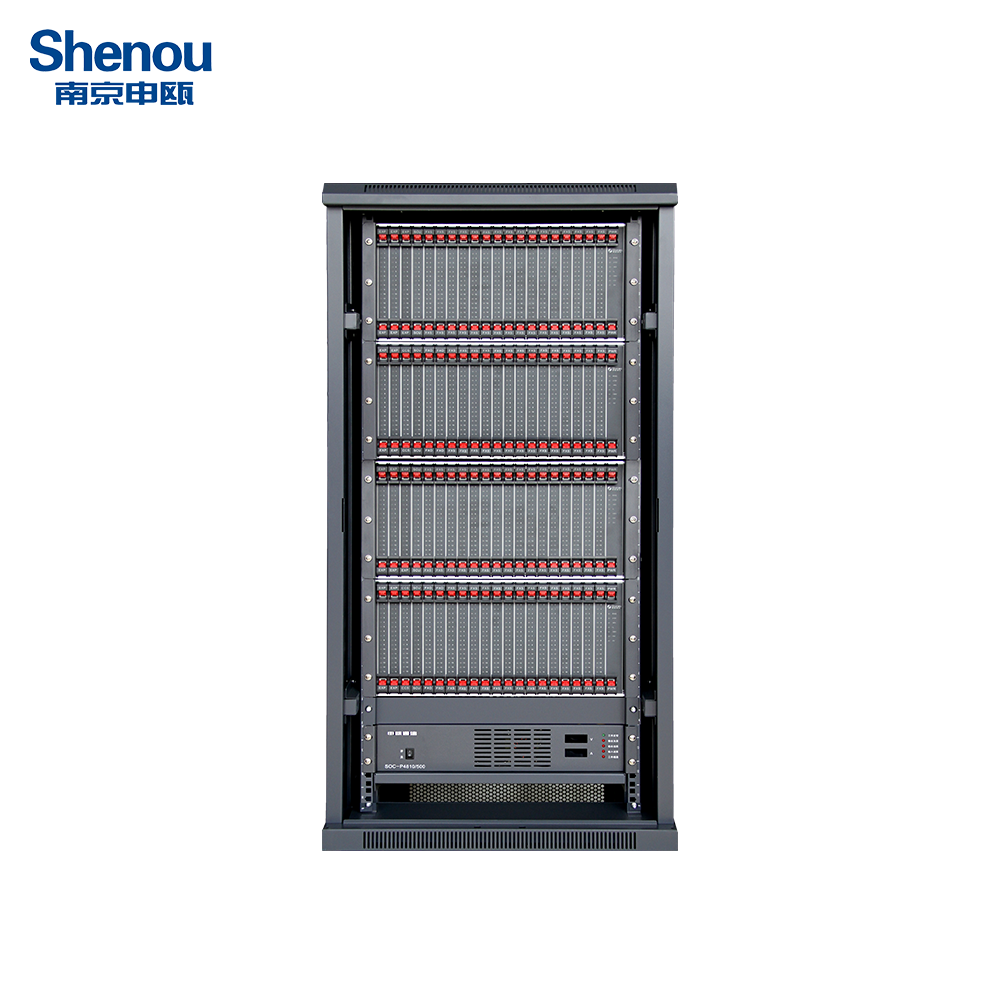

SOC8000程控交换机的功能：

SOC8000数字程控交换机能够满足厂内电话通信和管理需要的各项功能，内置录音系统，中继支持丰富，灵活组网，能够满足复杂的现场环境。系统支持双系统热备、双电源热备，确保在突发情况下语音系统仍能稳定运行，保障厂区通信的连续性，避免因通信中断影响日常工作。

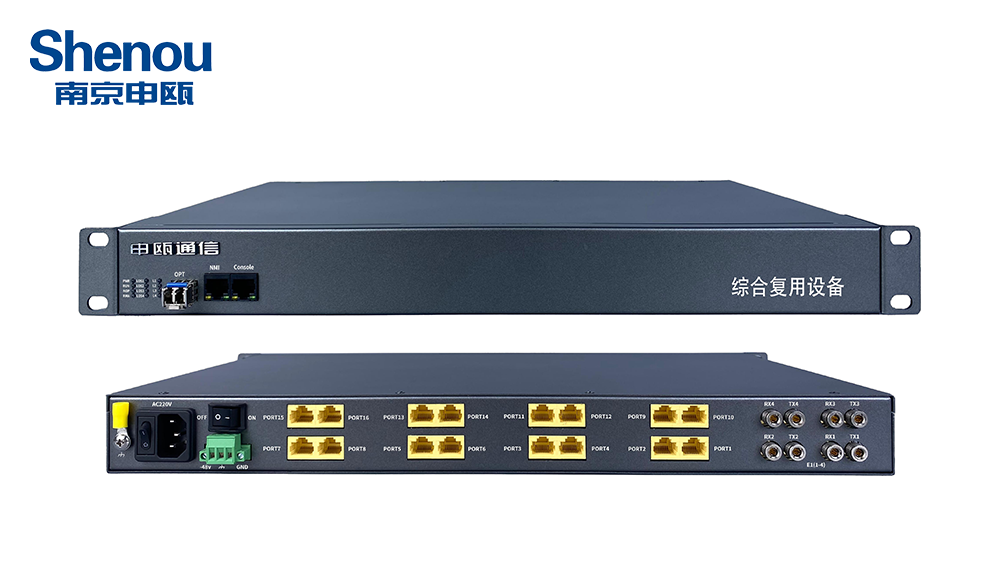

SOC5080-CME100产品介绍：

产品简介

SOC5080-CME100系列能将复用设备同传输设备、语音交换设备融于一体，实现各类语音业务、数据业务、图像业务的交换、传输接入与汇聚。基于模块化的设计结构使设备造型美观大方，使用便捷，且具有良好的扩展性。该系列产品可统一纳入申瓯网管平台，提供完善的网管功能，在此管理平台上，能对接入平合的局端设备和同平台相连的远端设备进行故障监控和系统、业务配置管理等。

SOC5080-CME100综合复用设备集成度高、功耗低、性能稳定、安装简便，可以广泛用在电信、电力和金融等行业。

系统参数：

功能特点：

●同时支持以太网(100M)、E1(G.703)、语音、异步数据等业务；

●提供4个E1(G.703)接口；

●支持E1 接口作为传输通道1+1保护；接口之间任意时隙无阻塞交叉连接，可实现备份路由无损切换；

●根据用户需求配置 64 路FFXO/FXS/磁石/4线音频/E&M/RS232/RS422/RS485等；

●综合接入设备多种功能模块配合使用，组网方式灵活、业务丰富；

●支持标准 SIP协议;支持远程维护接口；

●支持 RFC4733，RFC2833，SIP INFO，In-band(带内)等语音处理技术;语音编码支持 G.711、G.723、G.729 等；

●电信级语音质量、支持来电显示;反极计费信号(选配)；

●提供完善的告警和工作状态指示灯；

●电源AC220V或DC-48V供电方式;

●具有完善的网管功能，支持64K监控通道功能，实时监测设备运行中的各种状态(选配)；

●19英寸1U高品质钣金金属漆机箱。
